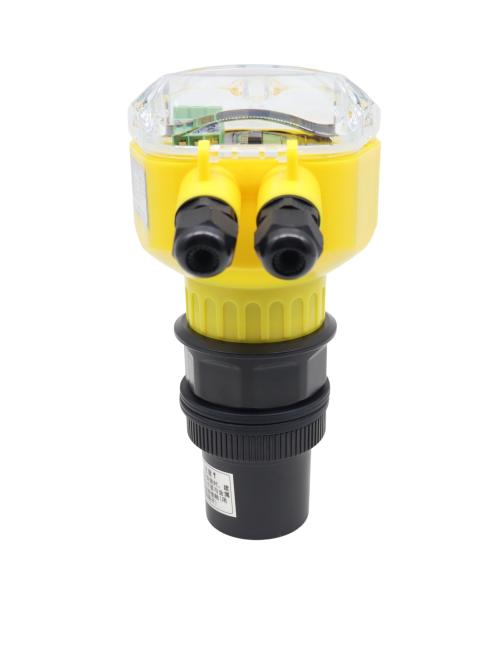

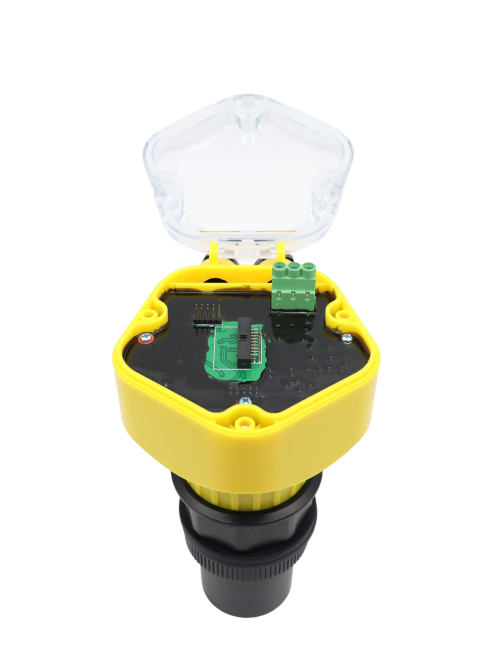

大禹電子一體式超聲波液位計 4-20mA 信號傳輸規范說明 在工業自動化液位監測系統中，一體式超聲波液位計的信號傳輸穩定性直接決定了數據采集的可靠性。大禹電子基于嚴苛的實驗室測試與多年現場應用經驗，針對本產品 4-20mA 二線制信號傳輸制定了明確的選型與應用規范，為用戶提供科學、嚴謹?shù)膮⒖家罁?jù)。
前提條件：無電磁干擾環境
本文給出的傳輸距離基于理想的電磁環境，即滿足以下三點：
供電電源本身不產生電磁干擾;
輸出信號的接線上無外界干擾耦合;
空氣中無輻射電磁干擾源。
在此前提下，信號的有效傳輸距離主要由線纜規格決定：傳輸距離 100 米以內，可采用 2×0.5 平方毫米的屏蔽線;傳輸距離 200 米以內，建議選用 2×1.0 平方毫米的屏蔽線;傳輸距離 300 米以內，推薦使用 2×1.5 平方毫米的屏蔽線;傳輸距離 400 米以內，需采用 2×2.5 平方毫米的屏蔽線。超過 400 米的傳輸場景，目前暫無對應實驗數據支撐，不建議直接應用。
現場注意事項
即使選用推薦線徑，也應盡量使4-20mA信號線與動力電纜分開敷設，避免并行。
屏蔽層應單端接地(通常在控制室側)，防止地環路干擾。
若現場存在變頻器、大功率電機等強干擾源，傳輸距離需酌情縮短，或改用電流隔離器。
大禹電子一體式超聲波液位計標配4-20mA輸出，穩定可靠。如需超過400米的信號遠傳方案，歡迎聯系我司技術團隊，我們將根據您的實際工況共同設計解決方案。
