工業水位測量中，狹小管徑的測量一直是工程師們的痛點。近日，大禹電子技術團隊接到一位客戶需求：在一根直徑僅150mm、高達10米的PVC管道內實現精準水位監測。客戶最初認為，必須選用帶有極小發射角的超聲波探頭才能避免信號遮擋。然而，經過深入分析與現場驗證，我們給出了結論：只要管道內壁平整，不需要糾結發射角度。
超聲波液位計的工作原理是通過發射聲波并接收回波來計算距離。在開闊水域，為了避免波束打到池壁，確實需要控制發射角(波束角)。但在直徑150mm的垂直管道中，物理環境發生了奇妙的變化。
由于管道內壁光滑且連續，超聲波在向下傳播的過程中會遇到管壁反射。當管道直徑相對于量程較小時，聲波會在管內形成一種“聚焦效應”——即使初始發射角稍大，聲波也會像在聲學波導中一樣，被限制在管道內部沿軸向傳播，而不會輕易“逃逸”到管壁外的盲區。因此，大禹電子的標準超聲波探頭完全適用，無需定制特殊窄角探頭。
但有一個絕對前提：管道內壁必須平整

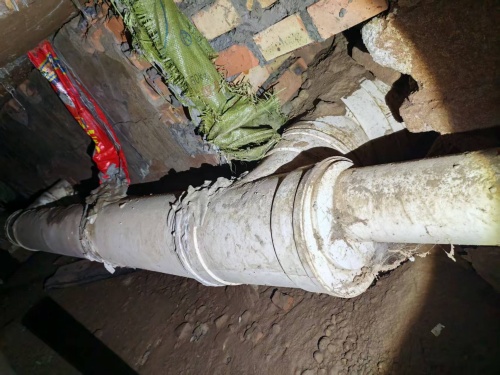

這個方案不是所有管道都適用。大禹電子之所以敢，關鍵條件：管道內壁從上到下必須平整、光滑，不能有大的焊縫、法蘭盤凸起、嚴重結垢或不規則變徑。一旦內壁粗糙或有障礙，聲波會發生不規則散射，聚焦效應被破壞，測量就會變得不穩定甚至失效。所以，安裝前請務必確認管道內壁狀態。
為什么還需要“零點能設到10米”?
既然5米量程的傳感器硬件夠了，那儀表的軟件設置就要跟上。管道總高10米，傳感器通常安裝在管道頂部。測量得到的“距離值”是從傳感器到水面的長度，而用戶需要的是“水位值”——通常定義為從管道底部計起的水面高度。
這就要求儀表的參考零點(即空高基準)可以靈活設置。大禹電子推薦的超聲波水位計，允許用戶將最高參考零點設置為10米。原理很簡單：儀表實時測得距離L，用戶設定管道總高H=10米，則水位 = H - L。這樣，即使傳感器物理量程只有5米，只要回波能測到0~5米范圍內的距離，系統就能正確換算出0~10米的完整水位。

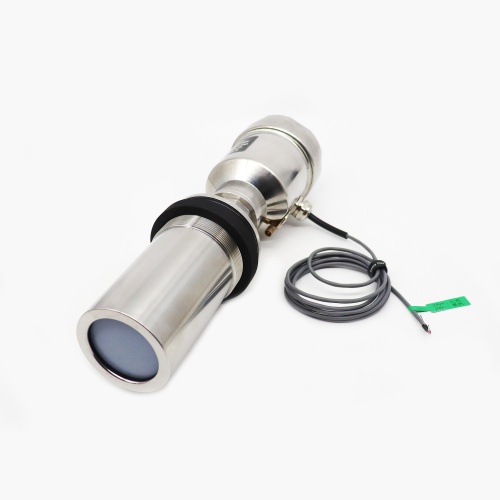

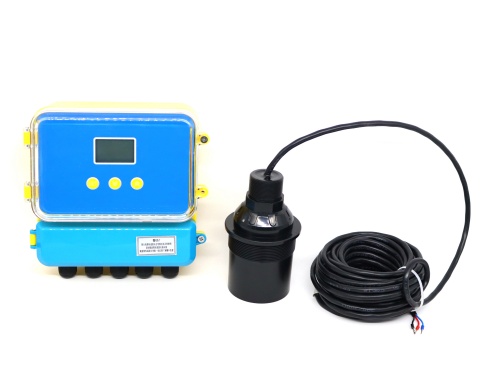

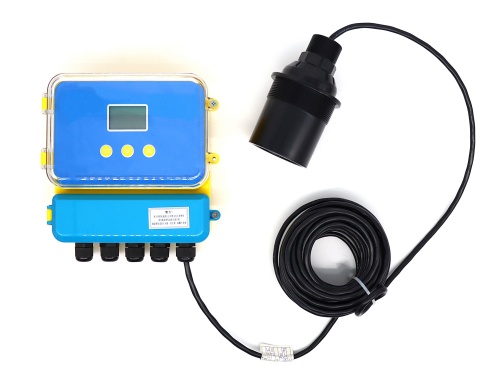

基于以上原理，大禹電子為您推薦一套成熟的一體化測量設備。我們的分體式或一體式超聲波水位計，具備靈活的參數配置功能，支持用戶自定義最高參考零點，完美適配10米深的管道工況。同時，我們的產品已在各類150毫米PVC及金屬管道中擁有大量成功應用案例。
選擇大禹電子，不僅是選擇了一款儀表，更是選擇了一套經過實戰驗證的管道液位監測智慧方案。我們將用專業的聲學技術，為您化解復雜工況下的測量難題。
