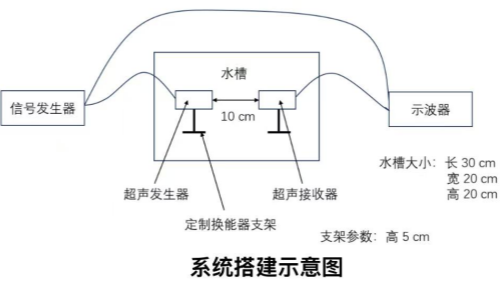

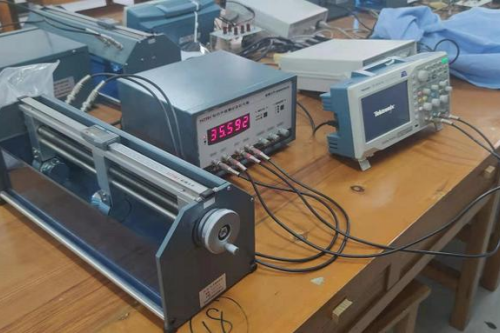

最近有客戶找到我們，想用一對2.5MHz的超聲換能器來測量不同液體中的聲速——一個連接信號發生器發射超聲波，另一個連接示波器接收信號，通過測量時間差或相位差來計算聲速。計劃測量的液體包括去離子水、不同濃度的鹽水以及不同濃度的酒精，并且打算把換能器直接泡到液體里。
這個思路從原理上是完全可行的。超聲波在不同介質中傳播速度不同，通過精確測量收發時間差，確實可以反推出液體聲速，進而間接判斷濃度或成分。不過，要想在實際操作中獲得穩定、準確的數據，有幾個細節需要特別留意：

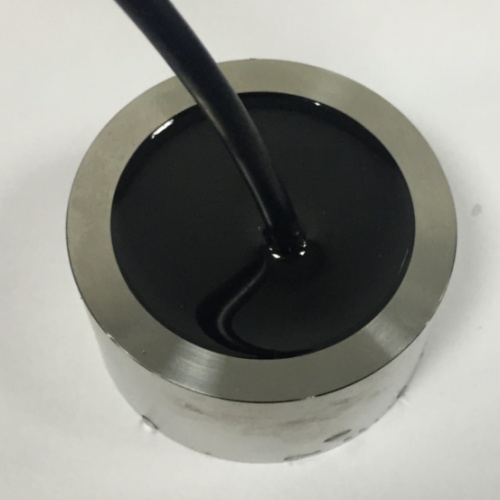

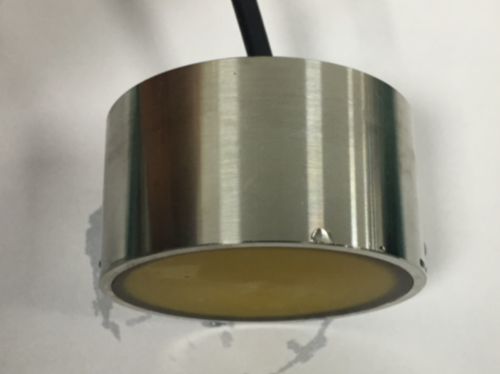

第一，換能器的防水與耦合問題。常規的2.5MHz超聲換能器探頭并不一定都具備長期浸泡的能力。如果直接泡入液體，需要確認探頭表面是否防水、電極是否密封，否則容易導致信號衰減甚至探頭損壞。建議采用固定式安裝架，讓兩個換能器同軸對準，并確保發射面和接收面完全浸沒且之間沒有氣泡——?dú)馀輹?huì)嚴重干擾信號。
第二，波形識別與首波判讀。 在示波器上接收到的往往是一串振蕩波形，第一個波峰的到達時刻才是真正的“時間差”。如果誤判了周期，計算出的聲速會有很大誤差。您可以先用去離子水(20℃時聲速約1482m/s)做個標定，驗證測量方法是否正確。
第三，溫度的影響不可忽視。鹽水和酒精的聲速會隨溫度、濃度明顯變化。建議在恒溫條件下測試，或者同時記錄液體溫度，以便后續校正。
如果您在實驗過程中遇到信號弱、波形不穩或者讀數異常，歡迎隨時聯系大禹電子的技術團隊。我們也可以為您推薦適合液體浸泡的專用超聲換能器，讓您的實驗更省心、數據更可靠。
