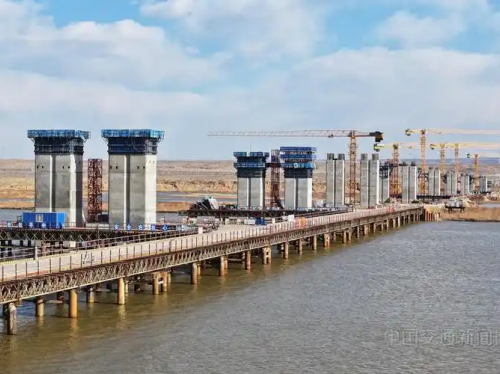

在跨江大橋與涉水工程中，橋墩基礎的局部沖刷是威脅結構安全的重大隱患。水流長期掏空河床，極易形成難以察覺的沖刷坑。為精準掌握水下地形演變，大禹電子推出了基于M80的橋梁基礎沖刷監測方案。
核心原理：聲波反射精準測距

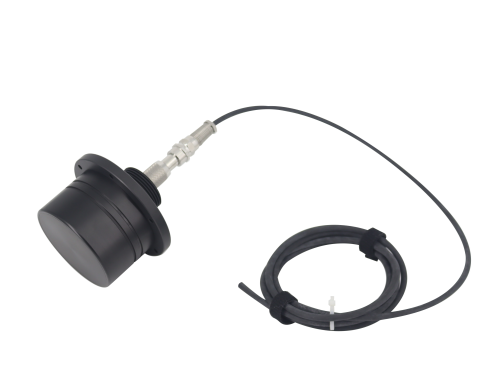

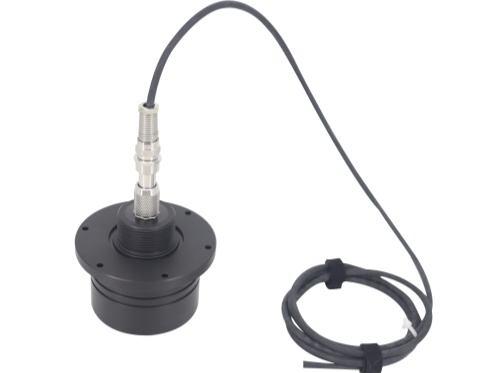

該方案的核心在于超聲波的物理特性。當M80超聲波換能器向水下發射聲波時，聲波會在“水”和“河床”這兩種聲阻抗不同的介質界面發生反射。設備通過精確測量聲波從發射到接收回波的時間間隔，并結合超聲波在水中的傳播速度，即可精準計算出反射面(即河床)距離探頭的水下深度。
多點布設：消除監測盲區
由于橋墩周邊的水流方向復雜，不同方位的沖刷程度往往不對稱。為避免單點測量的局限性，我們推薦采用多點陣列式布設方案。在橋墩的迎水面、側水面等易沖區域安裝多個M80傳感器，構建全橋水下感知網絡，從而全方位、無死角地掌握河床標高的動態變化。
全天候監測：保障工程安全
相較于傳統人工下水探摸，M80傳感器支持非接觸式的固定安裝，具備IP68防護等級，能夠長期穩定運行于各種惡劣水文環境中。系統可將實時數據傳回監控平臺，一旦沖刷深度逼近警戒值，便能及時觸發預警，為橋梁管理部門采取拋石加固等應急措施提供科學的數據支撐。
大禹電子始終致力于讓水聲監測更簡單、更可靠。M80超聲波換能器已在國內多座跨江、跨海橋梁的基礎沖刷監測項目中穩定運行，數據準確，維護便捷。
