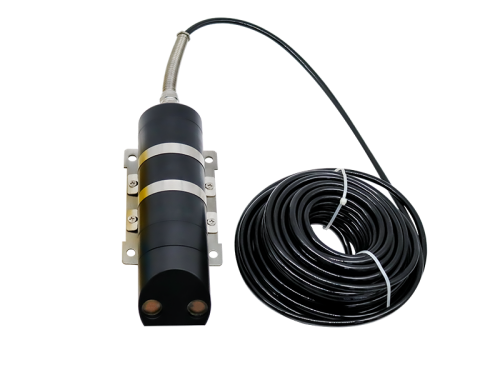

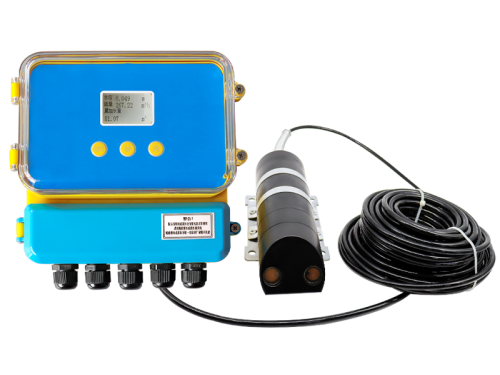

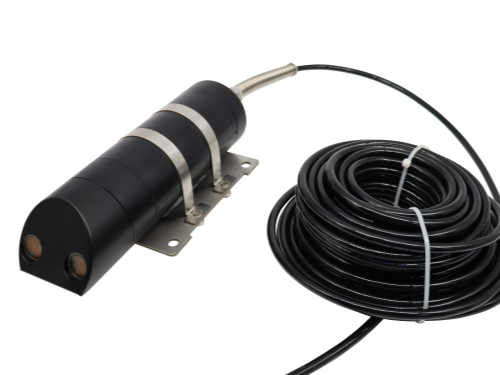

客戶咨詢：用多普勒流速儀做超聲波時差法多聲道測量，控制16個換能器、8個聲道，能否讓若干通道同時發射?
大禹電子坦言，從電路角度，是可以做到多通道同時發射和接收。但在DN400及以下的管道中，多個通道同時發射，超聲波信號必然相互干擾、相互掩蓋。只要你不介意信號串?dāng)_，技術上沒問題。
一、電路層面：具備同時收發能力
硬件設計上，8個通道同時發射和接收，電路本身可以實現。發射時序控制、接收通道同步采樣的邏輯都沒有障礙。所以“能不能做到”這個問題的答案是肯定的。
二、聲學層面：狹窄空間內信號互擾嚴重
問題出在聲學物理層面，不在電路。
超聲波在DN400這樣的管道內傳播，空間有限，管壁反射復雜。如果多個通道同時發射，不同聲道的超聲波信號會在水體中疊加、交叉、反射。由于聲波無法像電路信號那樣通過物理導線隔離，接收端收到的信號是多個發射源混疊后的結果，根本無法區分哪個回波對應哪個發射源。
這就是為什么實測時，同時發射的通道越多，波形越亂。每個換能器收到的信號里既有自己發射的聲波經顆粒反射回來的成分，也有其他通道發射后亂竄過來的成分。從信號處理的角度，這就是相互干擾、相互掩蓋，嚴重時甚至無法提取有效數據。
三、建議：分時發射，不做同時
實際應用中，8個聲道分時發射，一個通道發射完畢、接收完成后再啟動下一個通道，是更穩妥的做法。單個周期內只發射一組聲波，信號干凈，處理簡單，數據可靠。犧牲一點時間分辨率，換來的是穩定可用的測量結果。
當然，如果客戶應用場景中有特殊考量，確實需要多通道同時發射且能接受信號串?dāng)_帶來的數據質量下降，我們可以配合定制實現。但常規時差法測量場景，我們建議采用分時發射方案。
總結： 電路能做，聲學上不推薦。DN400管徑內同時發射，信號互擾不可避免，數據質量難保證。穩妥的做法是分時發射。
