2026 年 4 月，我司技術團隊前往西安港務區，針對污水管網流量監測異常問題開展現場指導，通過對原有安裝方案的診斷與優化，成功解決明渠流量計搭配巴歇爾槽在檢查井內被淹沒、無法正常計量的難題，為城市污水管網在線監測提供可復制的落地經驗。
一、項目背景與原有問題
超聲波多普勒流量計廣泛應用于城市河道、農業灌溉主干渠、城市污水 / 雨水管網的水位、流速、流量實時監測，是水務運維、環保監管的核心設備。

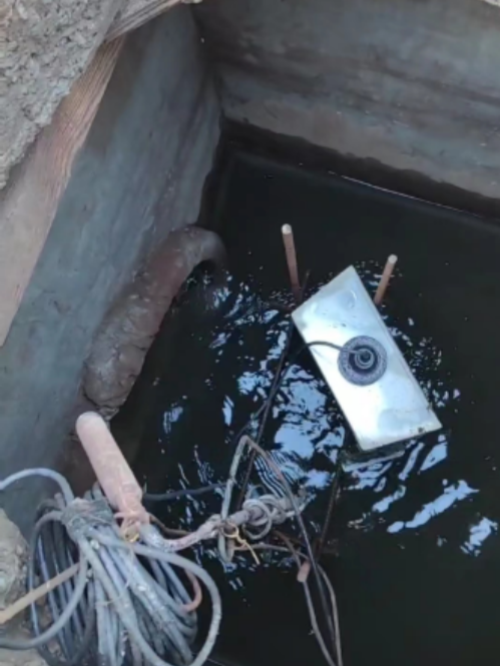

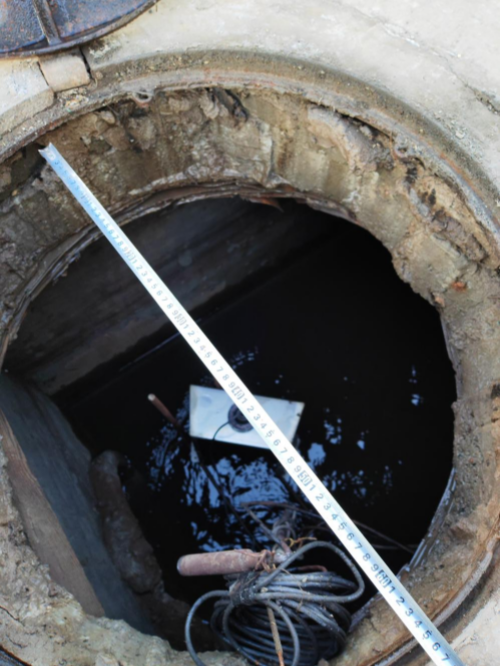

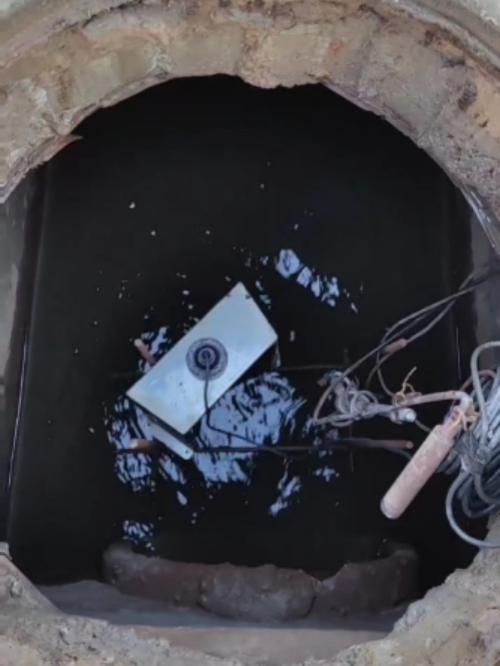

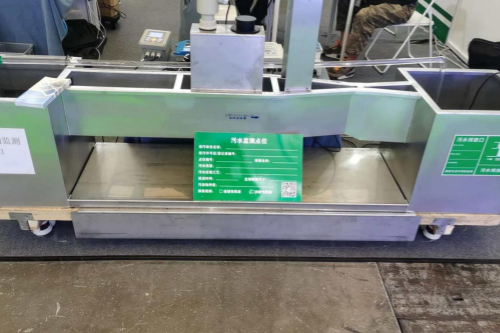

本次西安港務區測點為DN600 圓形污水排放管道，日常水位約 500mm，現場采用明渠流量計 + 巴歇爾槽安裝于 600mm 直徑檢查井口。隨著水位上漲，巴歇爾槽槽身完全被淹沒，導致流量計無法準確計量瞬時流量與累計流量，監測數據失效，影響污水排放管控與數據上報。
二、優化方案：多普勒流量計第一代產品應用
結合現場管道規格、水位條件與使用場景，我司推薦采用第一代超聲波多普勒流量計進行改造，適配非滿管 / 滿管雙場景監測需求。
產品核心優勢
1. 雙原理精準監測：采用超聲波測流速、壓力式測水位，通過算法實時計算瞬時流量與累計流量，數據誤差小、穩定性強。
2. 場景適配性強：無需修筑明渠與安裝巴歇爾槽，節省施工時間與空間成本，適配 DN400 以上圓形管道。
3. 非滿管可靠測量：最低水位超傳感器 5cm 即可正常工作，無需滿管條件，完美匹配污水管網常態運行狀態。 4. 運維成本更低：結構簡潔、安裝便捷，減少后期清淤、設備調試的頻次與工作量。
三、現場安裝關鍵規范(技術要點)

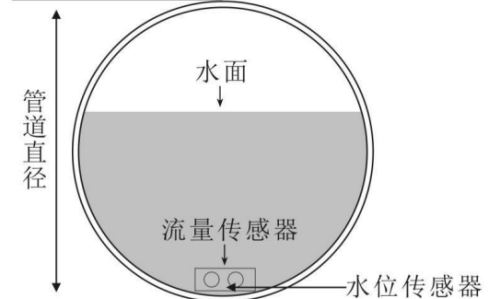

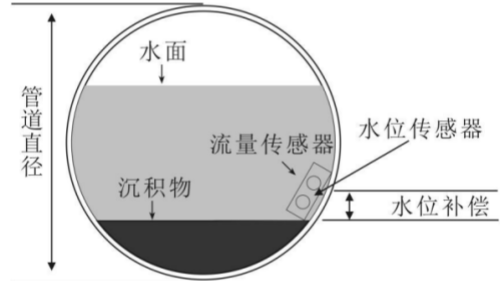

為保障監測穩定、延長設備使用壽命，技術團隊在現場明確四大安裝核心要求： 1. 避開沉積物安裝管道有淤泥 / 沉積物時，傳感器需安裝在沉積物上方，防止覆蓋影響測量;無沉積物可直接固定于管道底部，搭配專用基座抗水流沖擊。
2. 選平穩水流段安裝位置上游保留10 倍管道內徑直渠段、下游保留5 倍管道內徑直渠段，避免水流紊動導致數據波動或偏小;上游加裝格柵過濾漂浮物，間距傳感器 10 倍管徑以上。
3. 抗干擾安裝技巧垃圾、漂浮物較多場景，可將流速儀背對水流方向安裝(系數改為 - 1)，降低探頭被覆蓋概率，減少維護。

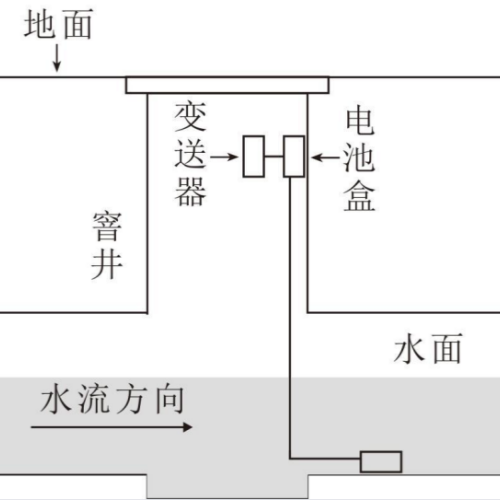

4. 支架與線纜防護選用防銹材質制作支架，匹配水流沖擊力;傳感器線纜穿管保護，金屬管前用軟管防護，內部導氣管需放入變送器內，保障氣壓補償正常。
四、項目總結
本次西安港務區現場改造，快速解決了傳統明渠方案在檢查井內易被淹沒、監測失效的痛點，驗證了我司超聲波多普勒流量計在城市污水管網場景的實用性與可靠性。 未來，我司將持續深耕水務監測領域，以精準測量、便捷安裝、穩定運維的產品與服務，為城市管網、河道灌區、工業排污等場景提供一站式流量監測解決方案，助力智慧水務建設。
