在城市污水處理系統中，格柵池是攔截懸浮物、保護水泵和后續處理單元的第一道關口。為了確保格柵機能夠根據前后水位差自動、高效地運行，實現對柵渣的精準清理，穩定可靠的液位測量至關重要。

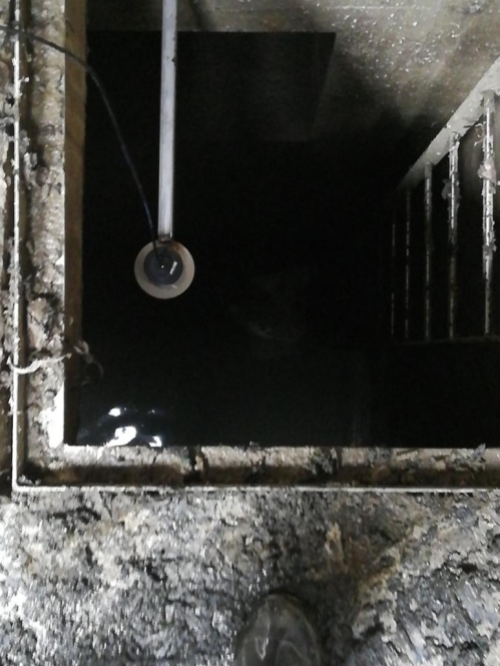

近日，大禹電子技術團隊前往四川某大型污水處理廠，成功完成了超聲波液位差計的現場指導安裝與調試，有效解決了格柵前后液位平衡測量的難題，為污水廠的智能化運行提供了堅實保障。
一 適用工況
? 適合的場景：
介質：水、污水、酸堿液、油類等液體表面(需形成有效聲學反射面)。
環境：敞口容器、明渠、排水泵站、攔污柵前后。
測量范圍：通常在 0.3~15m 區間(量程越大，盲區越大)。
? 嚴禁或極不適用的場景(會直接導致測量失敗)：
劇烈泡沫：泡沫會吸收聲波能量而非反射(如生化池曝氣、造紙白水)，讀數會跳動或丟波。
強蒸汽/水霧：聲速在蒸汽中變化劇烈，且水霧會衰減信號(如高溫染色機、蒸汽伴熱罐)。
粉塵/顆粒物：聲波會被粉塵散射(如水泥倉、煤粉倉)。
液面劇烈波動/有漩渦：反射面傾斜，回波偏離探頭(需加裝靜井或?qū)Рü?。
介質溫度劇烈變化：超過±5℃/分鐘的變化會導致聲速補償滯后，產生額外誤差
二、核心注意事項(維護避坑指南)
溫度補償：雖然儀表自帶溫度探頭，但若探頭被陽光直射或安裝在熱源上方，測得的溫度與聲波路徑實際溫度不符，會造成系統誤差。建議對探頭進行遮陽隔熱。
盲區：儀表顯示的“最高液位”絕對不能進入盲區(通常距探頭前端 0.3~0.5m)，一旦進入，儀表會輸出錯誤電流或保持末次值。
干擾回波：容器內的橫梁、加強筋、爬梯會產生虛假回波。現場需用HART手操器或軟件做“回波曲線抑制”(即學習功能)來屏蔽固定障礙物。
結露與結垢：探頭表面若有水珠或污泥，聲波耦合效率會大幅下降。冬季需防結冰，夏季需防止冷凝水滴落遮擋探頭(安裝時可加裝防滴濺護罩)。
接線要求：兩線制供電需計算線纜壓降(保證終端電壓≥17VDC);四線制需注意避免與變頻器動力線同管敷設，否則會因電磁干擾導致跳數。
三、安裝硬性要求(直接影響精度)
安裝環節占現場故障原因的 70% 以上，請重點對照這四條：
垂直度：探頭發射面必須水平安裝，與液面呈 90° 垂直。哪怕傾斜 2°，回波強度就會衰減 50% 以上。
避開障礙物：探頭發射的聲波是錐形波(半角約 7°~15°)。安裝時，探頭距罐壁或障礙物的水平距離 ≥ 0.5m，且錐角范圍內(可計算：障礙物高度 = 距離×tan15°)絕對不能有凸起物。
安裝位置：嚴禁安裝在進料口正上方(液面擾動大)或泵的吸入口正上方(產生漩渦)。理想位置是容器直徑的 1/3 至 1/2 處，且遠離劇烈攪拌器。
管路安裝(分體式)：探頭與主機之間的同軸電纜長度有嚴格要求(通常推薦 ≤50m，且需使用專用低電容電纜)。如果超長，必須加裝防雷/信號放大器，不可隨意剪斷延長普通屏蔽線。
特別提醒
如果你測量的是明渠流量，上下游的液位差通常很小(比如幾厘米)，此時絕對誤差會被放大。強烈建議：
不要直接用兩路單獨表頭的差值計算，而要用“一體化雙通道液位差計”，它能同步采樣消除液面波動的時間差，且必須加裝靜水井(讓探頭測量靜止水面)，否則積分流量誤差會超過 ±5%。
本案例的成功實施，再次印證了大禹電子在超聲波物位測量領域的技術專業性與工程實踐能力。無論是復雜的工業現場還是嚴苛的市政工況，大禹電子都能提供從產品選型、安裝指導到售后支持的一站式解決方案。我們致力于以精準的傳感技術，賦能環保水處理行業的數字化轉型!
