超聲波多普勒流量計常規運用在城市河道、農業灌溉灌區主干渠、城市污水管網、城市雨水管網等水位、流速、流量監測。以下我們來查看一個失敗案例：(明渠流量計搭配巴歇爾槽安裝在污水檢查井口案例)。

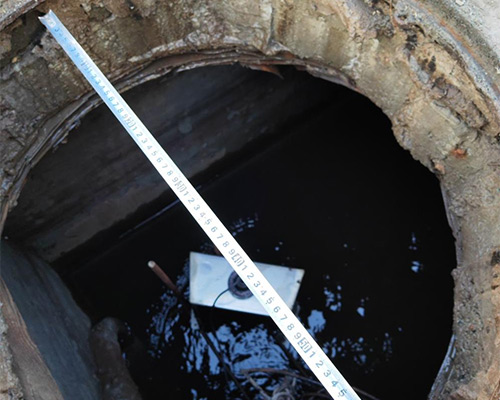

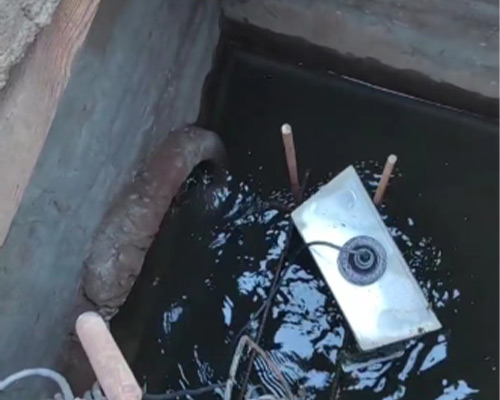

從客戶提供的照片，我們能夠清晰看見井口直徑為600mm，圖二可見巴歇爾槽支架部分和明渠流量計探頭。經過水位的上漲，巴歇爾槽的槽身部分已經完全被淹沒，明渠流量計已經無法正常計量瞬時流量和累計流量!

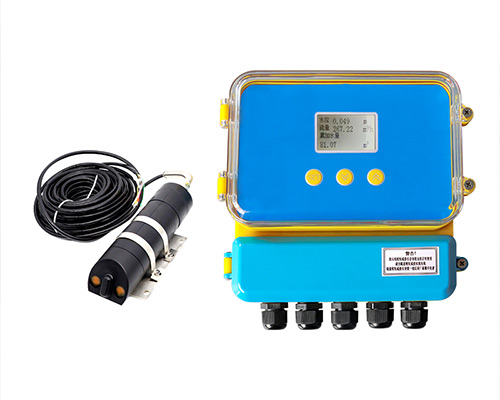

通過與客戶溝通得知排水口管徑為DN600圓形管道，管道水位大約500mm，我們在進行該測點改造時，可選擇本公司多普勒流量計第一代產品，產品外觀如下：
該產品可以針對滿管和非滿管進行流量在線監測，由咱們的超聲波原理測得流體瞬時流速，通過壓力式水位原理測量通過管道的實際水位，再根據瞬時流速和水位計算流體經過管道的瞬時流量，最終達到累計流量的數據。產品測量精度高，流速和水位誤差低，實現在線監測的及時性、準確性和有效性。
測點改造需要注意的安裝問題：

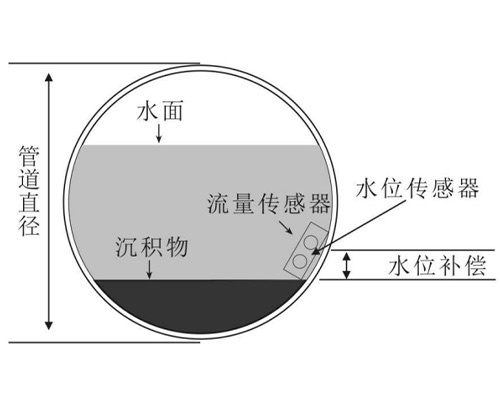

1、在圓形管道內，如果有沉積物，把傳感器安裝在沉積物以上避免沉積物覆蓋在傳感器上，對測量造成影響。示意圖如下：
在沒有沉積物的管道內安裝，可以直接安裝在渠道底部。為了防止水流沖擊變動傳感器的安裝位置，傳感器底部有一個基座，專門用來固定在管道上。同時，傳感器可以裝在靠近管道的出口，這樣既便于安裝，又利于維修和更換。
