在云南省昆明市東川區實施的農業水價綜合改革項目中，采用分體式超聲波明渠流量計配合矩形堰擋板進行用水流量監測，是一項高效且成本效益顯著的解決方案。以下是對該方案及其技術原理的詳細解析：
項目背景與目標
為了推進農業水價綜合改革，促進灌區農業節水和農村經濟社會可持續發展，項目旨在通過安裝計量設備，實現灌區用水分片區控制計量。這不僅有助于合理分配水資源，還能激發農民節水意識，提升水資源利用效率。
方案概述

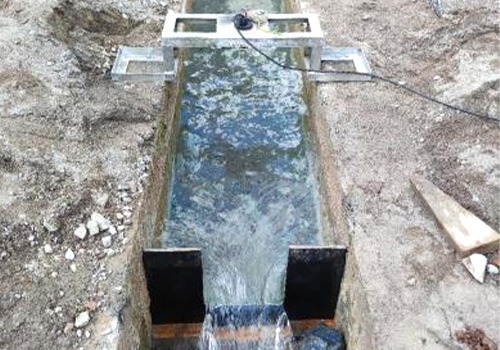

設備選擇：選用分體式超聲波明渠流量計，該設備適合用于規則矩形流道的明渠流量監測。結合矩形堰擋板，能夠準確地將流量轉化為可測量的液位高度。

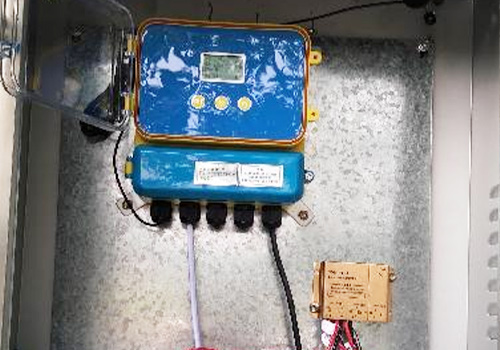

系統配置：系統集成了GPRS無線傳輸型RTU和太陽能智能供電系統，確保了傳感器的非接觸式測量和數據傳輸?shù)姆€(wěn)定性與可靠性。太陽能供電減少了對傳統能源的依賴，降低了運行成本。
數據傳輸與存儲：測量所得的流量數據通過無線傳輸設備實時傳至后端管理平臺，實現了數據的遠程監控、存儲和查詢功能，為灌區管理提供了強大的數據支持。
超聲波明渠流量計測量原理
超聲波明渠流量計的工作原理基于超聲波測距技術和流體力學原理。具體過程如下：
安裝量水堰槽：在明渠上安裝量水堰槽，其作用是使水流在通過時形成一定的水位差，從而將流量大小轉化為可觀測的水位高度。矩形堰擋板是常見的量水堰槽形式之一，其結構簡單，易于維護。

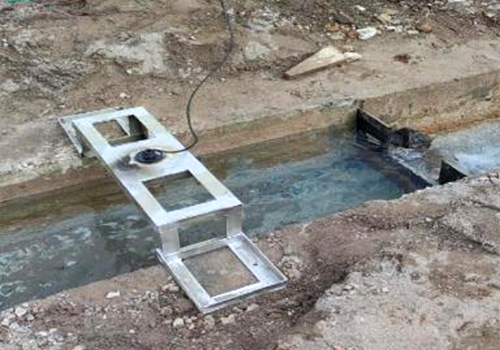

超聲波測距：超聲波明渠流量計通過發射超聲波并接收其反射波來測量堰槽內的水位高度。超聲波傳感器安裝在堰槽上方，向下發射超聲波，遇到水面后反射回傳感器，通過計算超聲波往返時間差來確定水位高度。
流量計算：根據量水堰槽的水位-流量關系(通常通過實驗或計算得到)，將測得的水位高度轉換為對應的流量值。這一轉換過程可能涉及復雜的數學模型或查表法，具體取決于堰槽的形狀和尺寸。
總結
通過采用分體式超聲波明渠流量計結合矩形堰擋板，云南省昆明市東川區成功實現了灌區用水的精確計量和遠程監控。這一方案不僅提高了水資源管理的科學性和有效性，還為農業水價綜合改革的深入推進奠定了堅實基礎。未來，隨著技術的不斷進步和應用的深入推廣，類似的智能水務解決方案有望在更多地區得到廣泛應用。
